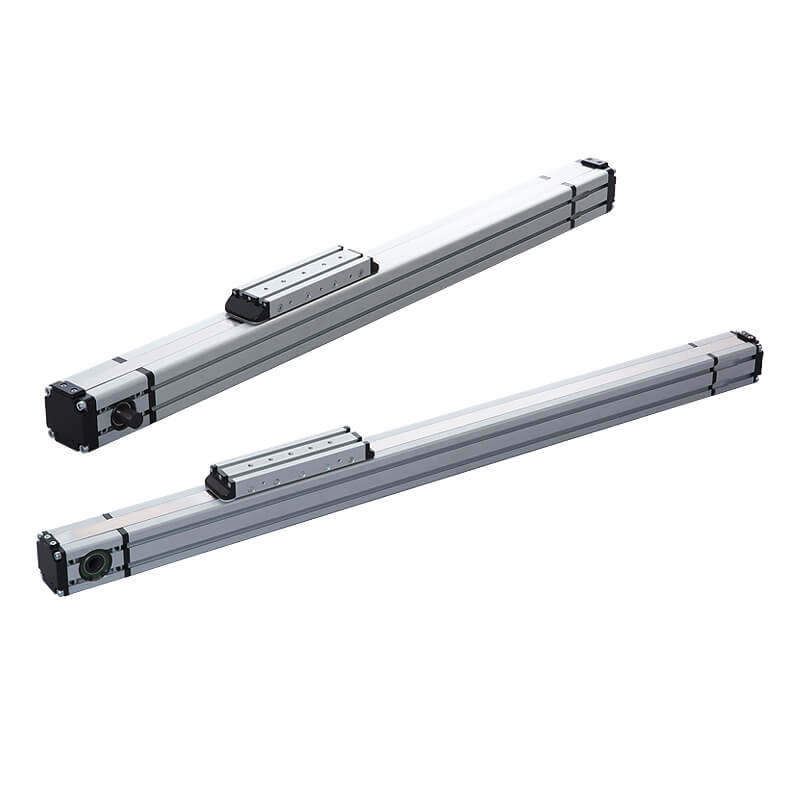

滑台電動缸-皮帶驅動(不附馬達) |
| |
 |
特性 |
| |
|
- 皮帶驅動配合線軌傳輸。
- 結構採鋁合金材質。
- 使用不鏽鋼帶密封，防止內部皮帶與鋼軌因粉塵髒汙造成損壞。
|
| |
|
| |
|
|
| |
| |
| 規格&規範表 |
|
項目 /
型號 |
PTB-42 |
PTB-50 |
PTB-80 |
| 最大速度
(m/s) |
3 |
3 |
3 |
|
最大行程 (mm) |
6000 |
6000 |
6000 |
|
最小行程 (mm) |
100 |
100 |
100 |
|
皮帶輪旋轉壹週距離 (mm) |
90 |
120 |
160 |
|
皮帶輪齒數 |
18 |
24 |
32 |
|
皮帶寬度 (齒型ATL5) (mm) |
12 |
16 |
25 |
|
最大轉速
( g/min) |
2000 |
1500 |
1150 |
|
基本重量
(kg) |
1.6 |
4.8 |
6 |
|
美100mm增加的重量 (kg) |
0.25 |
0.37 |
0.9 |
|
最大負載 (N) |
Fx |
460 |
820 |
1650 |
|
Fy |
1560 |
1850 |
4500 |
|
Fz |
1560 |
1850 |
4500 |
|
利矩
(Nm) |
Fx |
20 |
25 |
80 |
| Fy |
55 |
120 |
450 |
|
Fz |
55 |
120 |
450 |
|
鋁擠型慣性矩 (cm4 ) |
Ix |
11.8 |
36 |
183 |
| IY |
14.2 |
45 |
226 |
|
重複精度
(mm) |
±0.05 |
±0.05 |
±0.05 |
|
軸敬相最大負載 ( N) |
220 |
300 |
300 |
|
空載扭力
(N.m) |
>0.1 |
>0.5 |
>0.9 |
|
傳感器 |
RC1 |
|
| |
| 訂購代號 |
|
PTB |
- |
42 |
- |
0100 |
- |
F08 |
- |
L |
- |
EM2A |
|
|
|
|
|
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
|
|
|
|
| |
| 1 |
|
尺寸 |
|
42:42*42 |
|
55:55*55 |
|
80:80*80 |
|
| 2 |
|
行程 |
|
100~6000(4碼*最小行程單位:1mm) |
|
| 3 |
| 軸心樣式 |
| 尺寸 |
型式 |
Ø |
代號 |
| 42 |
中空軸 |
8 |
F08 |
| 單軸 |
8 |
M12 |
| 雙軸 |
12 |
D12 |
| 55 |
中空軸 |
8 |
F08 |
| 單軸 |
16 |
M16 |
| 雙軸 |
16 |
D16 |
| 80 |
中空軸 |
19 |
F19 |
| 單軸 |
M19 |
| 雙軸 |
D19 |
|
| 4 |
|
|
5 |
|
配件 |
|
E:端蓋安裝支架 |
|
M□:中間支撐座 |
|
□:無:1組(2個) |
|
2
:2組(4個) |
|
n
:n組(n*2個) |
|
A□:傳感器座 |
|
□:無:1個 |
|
2
:2個 |
|
n
:n個 |
|
(A僅適用尺寸80) |
|
|
