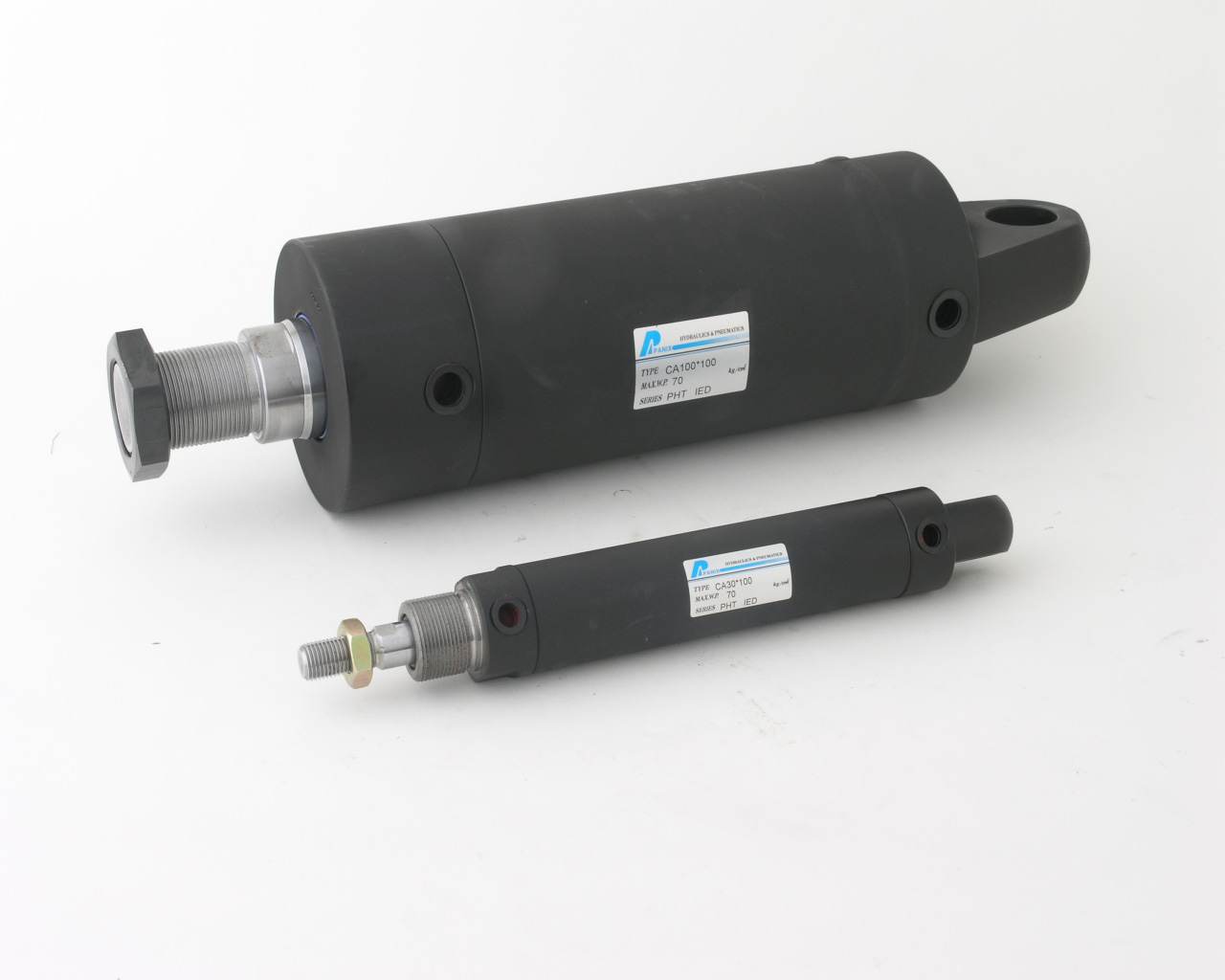

中型圓型油壓缸
特性

  1. 提供多種缸徑可選擇，尺寸齊全，方便機械設計。
  2. 缸管採進口無縫鋼管，精密度高、耐磨耗。
  3. 提供多種固定方式可選擇，方便安裝。
  4. 可選擇附加感應磁石裝置，(不銹鋼管)以利電氣控制。
　
　
規格&規範表
內徑(mm) 40 50 63 80 100 125
理論出力kgf (在140kg/cm2) 1758 2747 4360 7033 10990 17170
行程(mm) 5~2000
固定型式 FA型、FB型、LB型、TC型
作動方式 複 動
配管口徑 3/8PT 1/2PT 3/4PT
工作壓力 (kg/cm2) 140
                                                                                           PS:40〜100可做附磁感應型、耐壓140kg/cm2 可訂製
訂購代號
PRO B - 固定型式 - 內徑 行程 - 磁石 - 感應器數量 　
        1 　 2 　 3 　 4 　 5 　 6 　

1 A ：後蓋切平
B ：標準型
C ：CA單耳型
CB ：CB雙耳型
D ：雙軸型
DD：雙軸可調型
2 空白：本體型
FA ：FA型支架
FB ：FB型支架
LB ：LB型支架
TC：TC型支架
3 40-40
50-50
     :
4 100-100mm
200-200mm
    :
5 空白:不附磁石

S:附磁石
6 1：1 個
2：2 個
    :
(YSA-20)
