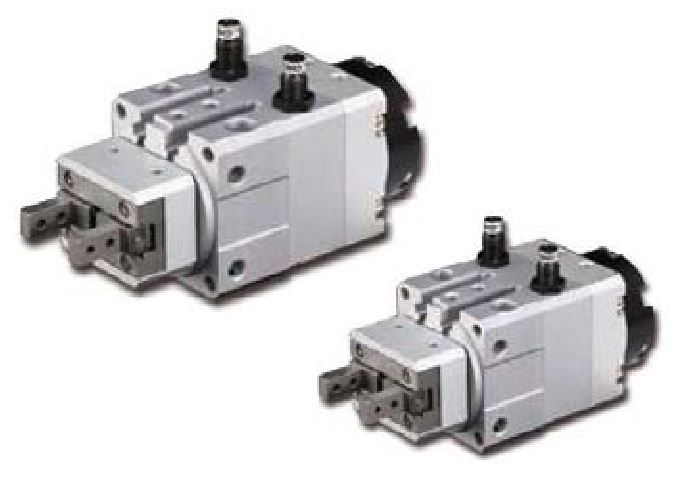

迴轉機械夾
特性
　 1．90°、180°迴轉加夾持 。
　 2．內置感應磁石。
　

3．使用滾柱型滑軌。
　 　
　
　
規格&規範表
　
項目\型號 PRMZ 10 PRMZ 16 PRMZ 20
使 用 流 體 空氣
作 動 方 式 複動
使用壓力kg/cm2(kpa)

夾瓜部

 1.5-7(150-700)

迴轉部

 2.5-7(250-700)

使用溫度範圍°C

 5-60

旋轉角度

 90°'180°

扭力  N.m

 0.27 0.52 1.4

容許運動能量 J

 0.004 0.013 0.032
　
訂購代號
PRMZ - 內徑 - 夾角原點位置 - 迴轉角度 - A1 - C1 - S1 　
1 　 2 　 3 　 4 　 5 　 6 　 7 　
　
1 迴轉機械夾
2 16：16
20：20
3 A：水平位置
B：垂直位置(詳見型錄)
4 90：90°
180：'180°
5 油壓緩衝器
無：標準型
A：油壓緩衝器
1：緩衝器數量
6

　

 感應器固定座
無：標準型
C：附固定座
1：固定座數量
５ 感應裝置
無：不附
S：附感應器(CS-8G）
1：感應器數量
