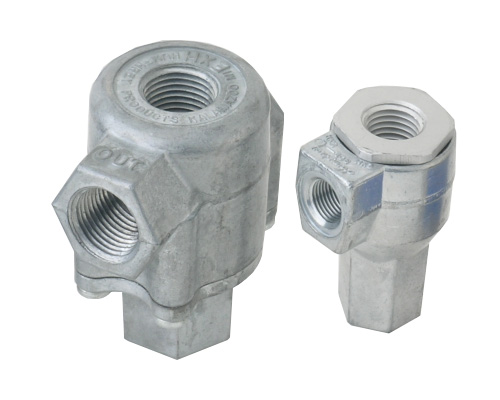

高性能快速排氣閥 |
| |
 |
特性 |
| |
|
- 簡單設計，安裝方便
- 可增加氣壓缸運行速度，提高衝擊力。
|
| |
|
|
|
|
|
 |
| |
| 規格&規範表 |
|
進口快速排氣閥 |
 |
型 號 |
SQE1 |
SQE2 |
QE2 |
QE3 |
QE4 |
QE5 |
| 使用流體 |
空 氣 |
| 使用壓力範圍kgf/cm2 |
MIN |
0.3 |
0.3 |
0.2 |
0.14 |
0.07 |
0.07 |
| MAX |
10.7 |
| 周圍溫度 |
30 ~ 80℃ |
| 油潤滑 |
不需要 |
|
配管
口徑 |
進氣口 in |
1/8" |
1/4" |
1/4" |
3/8" |
1/2" |
3/4" |
| 輸出口 out |
1/8" |
1/4" |
1/4" |
3/8" |
1/2" |
3/4" |
| 排氣口 exh |
1/4" |
1/4" |
3/8" |
3/8" |
3/4" |
3/4" |
| 充/排氣時間sec |
壓力
供給kgf/cm2 |
充氣0→5.6 |
(A)0.036 |
(A)0.027 |
(B)0.170 |
(B)0.130 |
(C)0.537 |
(C)0.508 |
| 排氣7→1.4 |
(A)0.022 |
(A)0.021 |
(B)0.160 |
(B)0.100 |
(C)0.440 |
(C)0.417 |
|
|
註：空氣量需求：(A)表164㏄；(B)表1640㏄；(C)表16400㏄。 |
| 國產快速排氣閥 |
 |

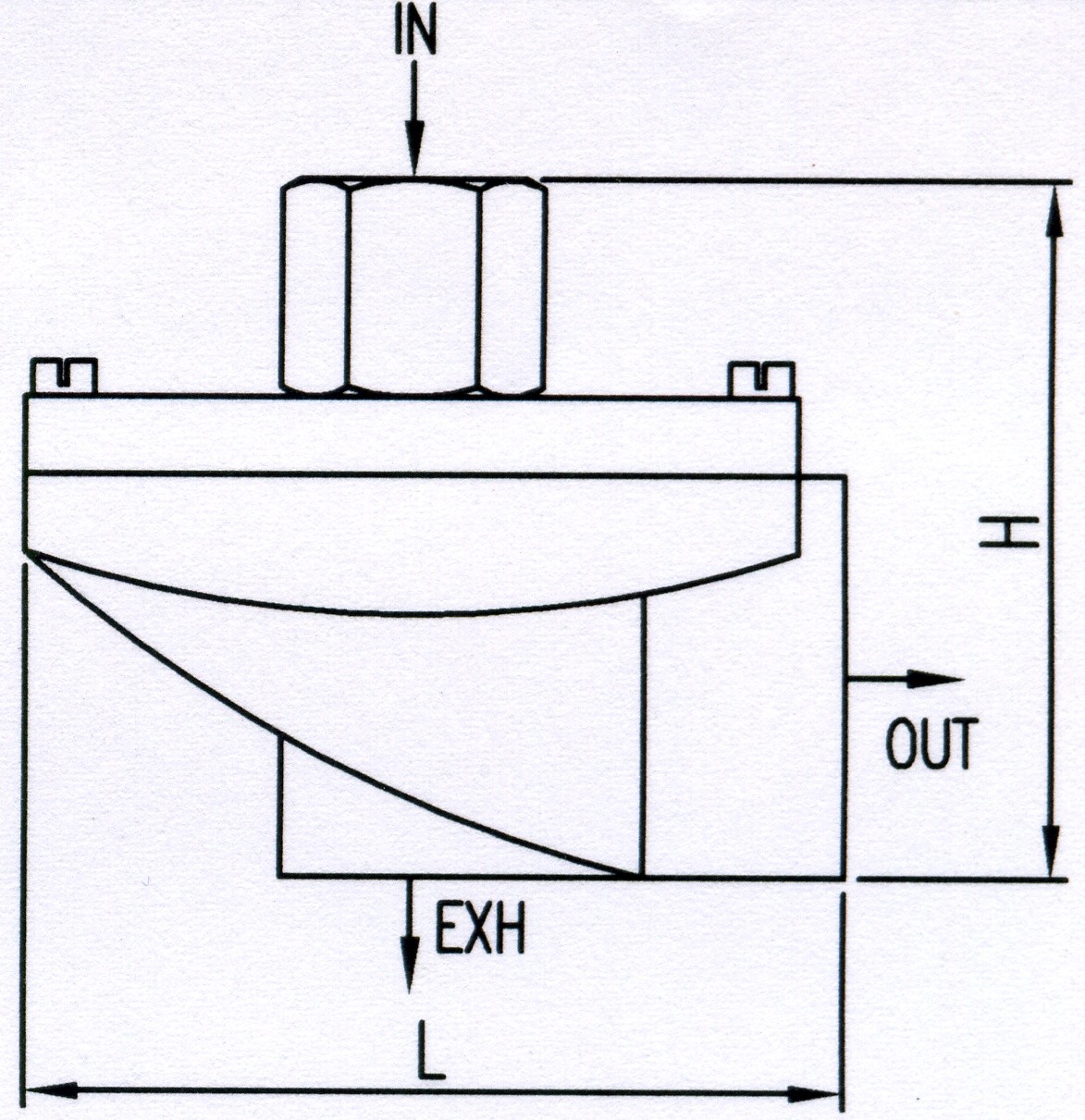

型 號 |
尺 寸 |
| IN |
OUT |
EXH |
L |
H |
最大流量(L/mm) |
使用壓力(kg/cm2) |
| QEV - 02 |
1/4 |
1/4 |
3/8 |
62 |
52 |
4427 |
0.3 ~ 8 |
| QEV - 03 |
3/8 |
3/8 |
3/8 |
62 |
52 |
6796 |
| QEV - 04 |
1/2 |
1/2 |
3/4 |
101 |
76 |
12742 |
| QEV - 06 |
3/4 |
3/4 |
3/4 |
101 |
76 |
15572 |
|
| |
| |
| 訂購代號 |
|
以型號表示 |
| |
