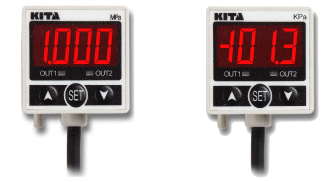

數 位 壓 力 感 應 開 關

數位壓力感應開關

特性

  1. 壓力範圍：正壓0~1MPa；負
    壓 0 ~ -101.3kPa,
  2. 2組開關輸出，1組線性輸出
  3. 應差可調整。
  4. 高精度。
  5. 低價格
  6. 壓力單位可設定：kPa, MPa,
    kgf/c㎡, bar, psi, mmHg, inHg,
    mmH2O    。


規格&規範表
型號 PMP20C(連成壓) PMP20V(負壓) PMP20P(正壓)
設定壓範圍/使用壓力範圍 -100.0 ~ 100.0 kPa 10.0 ~ -101.3 kPa -0.100 ~ 1.000 MPa
耐壓力 500 kPa 1.5 MPa
適用氣體 空氣、非腐蝕性、不可燃性
電源電壓 12 to 24 VDC ± 10%,漣波峰值10%以下
消費電流 ≤55mA
開關輸出 NPN 或 PNP 雙輸出最大負載電流：80mA
最大供應電壓：30 VDC，內部壓降：1 V 以下(負載電流 80mA 時)
應答時間 2.5ms 以下( 預防誤動作功能：24ms, 192ms and 768ms 可選擇 )
線性輸出(在比率壓力範圍內)
*(僅限PMP20□-01, PMP20□-03型號）		 輸出電壓：1~5V±5%以下(比率壓力範圍下)直線性：±1%F.S.以下 輸出電壓：1 ~ 5V ± 2.5% F.S.以下
(比率壓力範圍下)
直線性：±1%F.S.以下

訂購代號
PMP20   C - 01 - F1 - QD - A
1   2   3   4   5   6

1 型號
2 壓力類型
C：連成壓 (-100.0 ~ 100.0 kPa)
V：負壓 (0.0 ~ 101.3 kPa)
P：正壓 (0.000 ~ 1.00 MPa)
3 輸出型式
01：2 NPN 輸出 & Analog 輸出
02：2 NPN 輸出
03：2 PNP 輸出 & Analog 輸出
04：2 PNP 輸出
4 配管口徑
F1：PT1/8
F2：NPT1/8
F3：G1/8
5 電線長度/接頭
無：2 m電線
QD：M8  4pin 公頭
( *僅限 MP20□-02, MP20□-04 輸出型式 )
6 安裝配件
A：固定架 ( BT-1+BT-2 )
B：面板接合器 ( PA-1+PA-2 )
C：面板接合器+前保護蓋 ( PA-1+PA-2+FPC-1 )
