特性 |
| 1.小巧輕量 | |
| 2.耐磨耗、壽命長 | |
| 3.可高速運動 |
| 使用流體 | 空氣 | ||||
使用溫度範圍 (  C) |
0 ~ +60 | ||||
| 給油 | 不要 | ||||
| 使用壓力範圍 (MPa) | 0.1 ~ 0.6 [ 1.0 ~ 6.0 kgf/cm2G ] | ||||
| 重量
(g) 真空標準型 / C/CK |
CV-05,10 80/ 100/ 120 |
CV-15 140/ 160/ 190 |
CV-20 350/ 440/ 460 |
CV-25 730 |
CV-30 870 |
| 項目 | 型式 | |
| C (固定式) | CK (調整型) | |
| 設定範圍 (KPa) | -39.9 (固定式) [-300mmHg] | -20.0 ~ -53.2 [-150 ~ -400mmHg] |
| 出廠時設定值 (KPa) | -39.9 [-300mmHg] | -46.6 [-350mmHg] |
| 動作精度 (KPa) |  5.3
[40 mmHg] |
|
| 感應差 (KPa) | 4.0 ~ 13.3 [30 ~ 100 mmHg] | |
| 電氣定格 | AC125 : 5A ; AC250V : 3A | |
| 使用溫度範圍 |
0 ~ +60 | |

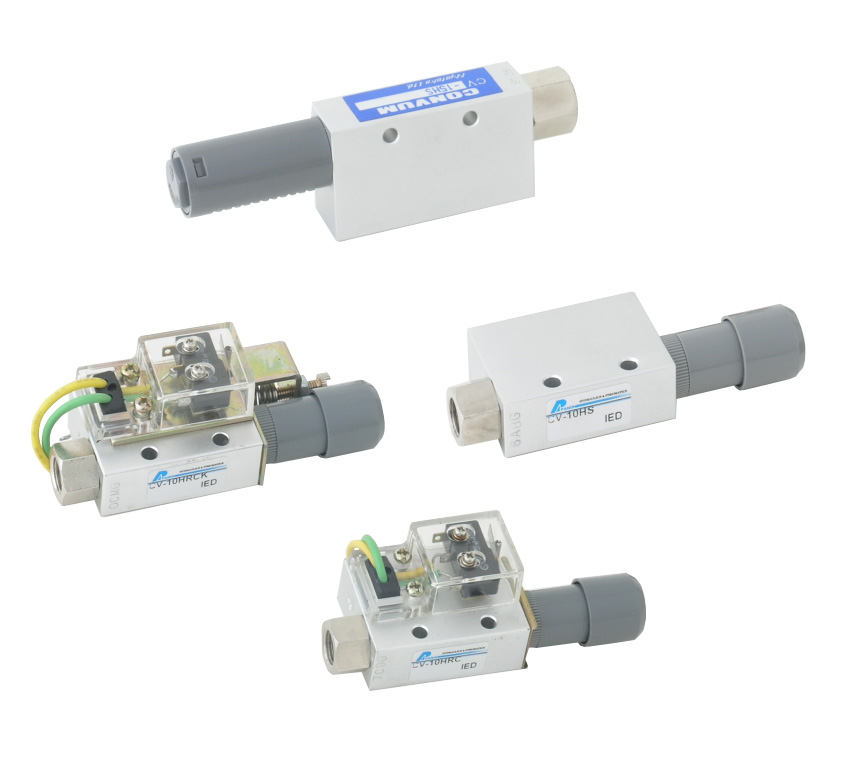

| CV | - | 10 | H | S | C | ||||
| 1 | 2 | 3 | 4 |
| 1 | 口徑 |
| 2 | H : -690mmHg L : -430mmHg |
| 3 | 供給壓力 S : 5 kg/cm2 R : 3.5kg/cm2 |
| 4 | 附真空開關 C : 設定值固定 CK : 設定值可調整 |
