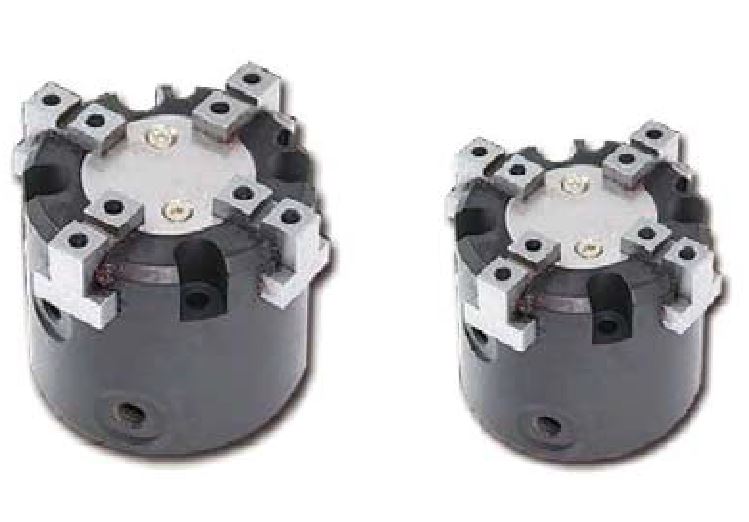

四爪機械夾
特性
　
  1. 楔型滑塊式。
  2. 四爪中心夾持。
  3. 出力大，穩定性佳。
  4. 可附加感應裝置，以利電氣自動化控制。
　
　
　
　
　
規格&規範表
內徑(mm) 25 32 40 50 63
作 動 方 式 複 動
使 用 流 體 空氣
使用壓力範圍  kgf/cm2(kpa) 3-6(300-600)
使用溫度範圍  °C 0-60
重覆精度   (mm) +-0.01
潤      滑 自由供給方式
最高作動頻度   (次/min) 120 60
把 持 力 (㎏f) 外徑夾持力(N) 31 55 88 140 251
內徑夾持力(N) 35 61 97 153 268
夾爪關閉行程（mm） 6 8 8 12 16
作    動   方  式 複 動
配 管 口 徑 M5 xP0.8
磁石裝置 附磁石裝置
註：夾持力為壓力0.5MPa時，夾持點=30mm之數值。
訂購代號
PHDQ4 - 缸徑 - 磁石 - 感應器數量 　
　 1 　 2 　 3
　
1 25：25
32：32
　：
　：
2 空白：不附磁石
S：附磁石
3 1：1 個
 2：2 個                                                                                                                     •                                                                                                                                •
