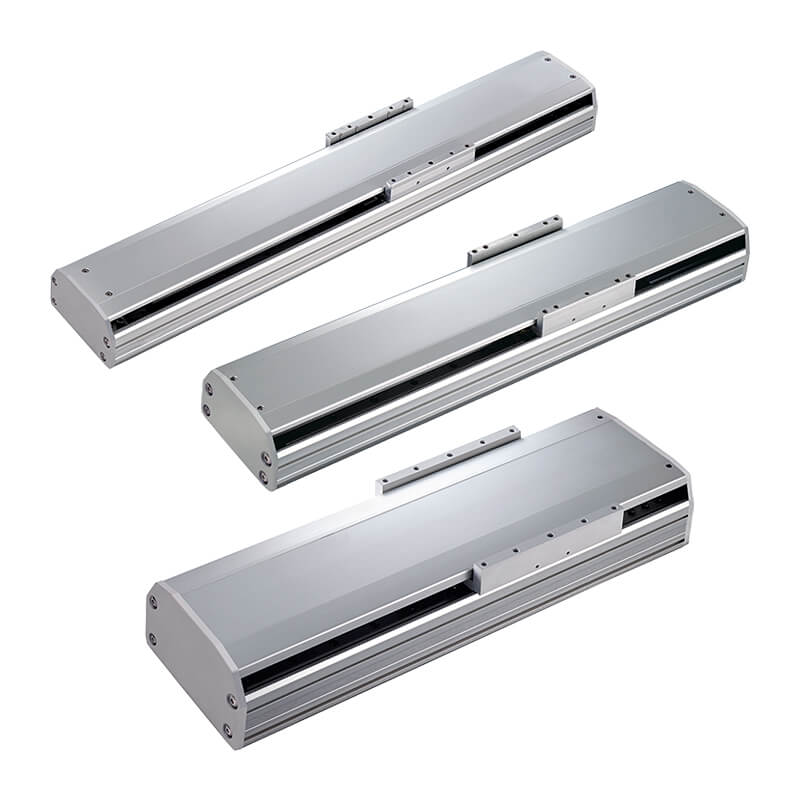

滑台電動缸-螺桿驅動(不附馬達) |
| |
 |
特性 |
| |
|
- 模駔化產品可節省設計與組裝工時，大幅提升開發效率。
- 採用一體成型鋁擠型本體，具有良好的剛性與重量比寬度縮小讓設備安裝所需空間更小。
- 提供多方向馬達安裝側位置，讓機台設計更有選擇性。
- 可依客戶要求提供客製化服務(特殊樣式)。
|
| |
|
| |
|
|
| |
| |
| 規格&規範表 |
|
項目 /
型號 |
PTS-22 |
| 位置重複精度
(mm) |
±0.01 |
| 螺桿導程
(mm) |
5 |
10 |
25 |
40 |
|
最高速度\程注1)
(mm/s) |
250 |
500 |
1250 |
2000 |
|
AC伺服器馬達 |
750W |
|
最大可搬重量 (kg) |
水平使用 |
150 |
150 |
120 |
60 |
| 垂直使用 |
55 |
45 |
20 |
10 |
|
定格推力
(N) |
2563 |
1281 |
640 |
320 |
|
標準行程 (註2)
(mm) |
50~1500(間隔50) |
|
滾珠螺桿外敬
(mm) |
C7Ø25 |
C7Ø25 |
C7Ø25 |
C7Ø20 |
|
高剛性直線滑軌 |
W23*H18 |
|
聯軸器
(mm) |
17*19 |
12*19 |
|
原點傳感器 |
外掛 |
EE-SX672(NPN) |
|
內置 |
EE-SX674(NPN) |
|
| |
| 訂購代號 |
| PTS-22 |
- |
L10 |
- |
100 |
 |
BC |
- |
M75B |
- |
C4 |
- |
X |
|
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
| |
| 1 |
|
螺桿導程 |
|
L05:5mm |
|
L10:10mm |
|
L25:25mm |
|
L40:40mm |
|
| 2 |
|
| 3 |
|
馬達位置 |
|
M:馬達內藏 |
|
BC:馬達直結 |
|
BM:馬達下折 |
|
BR:馬達右折 |
|
BL:馬達左折 |
|
| 4 |
伺服馬達適用廠牌、功率、煞車
| 馬達樣式 |
| M:三菱 |
75:750W |
B:煞車
無:無煞車 |
| P:國際 |
| Y:安川 |
| T:台達 |
|
|
5 |
原點傳感器
|
內置型 |
外掛型 |
|
A:馬達側 |
C:馬達側 |
|
B:反馬達側 |
D:反馬達側 |
| |
E:無傳感器 |
端點極限傳感器
|
內置型 |
外掛型 |
|
1:1只 |
3:1只 |
|
2:2只 |
4:2只 |
| |
5:無傳感器 |
|
|
6 |
特殊樣式 |
|
| |
