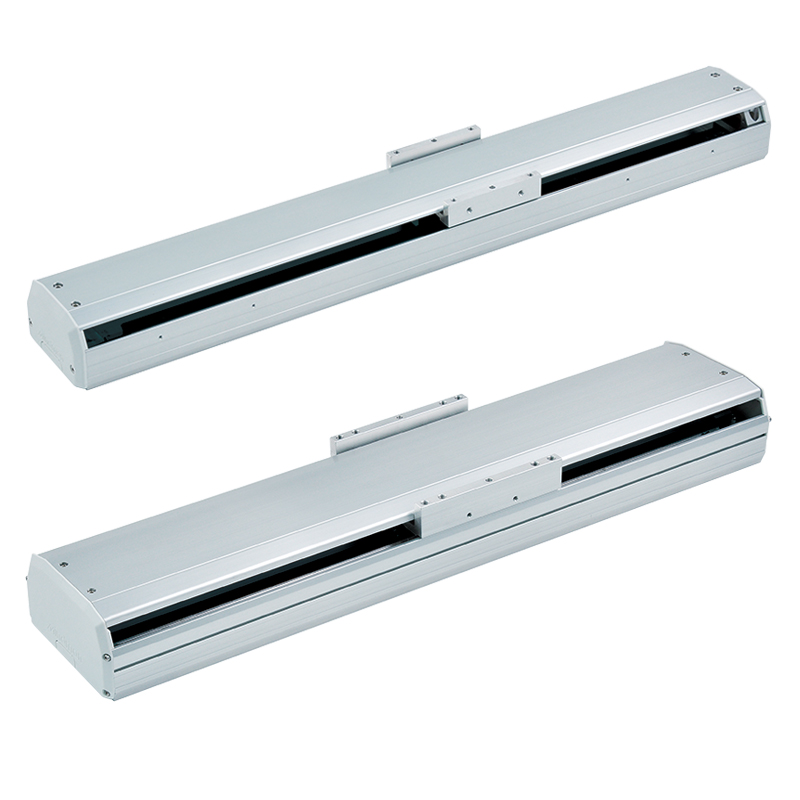

滑台電動缸-螺桿驅動(不附馬達) |
| |
 |
特性 |
| |
|
- 模駔化產品可節省設計與組裝工時，大幅提升開發效率。
- 採用一體成型鋁擠型本體，具有良好的剛性與重量比寬度縮小讓設備安裝所需空間更小。
- 提供多方向馬達安裝側位置，讓機台設計更有選擇性。
- 可依客戶要求提供客製化服務(特殊樣式)。
|
| |
|
| |
|
|
| |
| |
| 規格&規範表 |
|
項目 /
型號 |
PTS2-10 |
| 位置重複精度
(mm) |
±0.01 |
| 螺桿導程
(mm) |
5 |
10 |
20 |
|
最高速度\程注1)
(mm/s) |
250 |
500 |
1000 |
|
標準行程
(mm) |
100~1000(間隔50) |
|
螺桿滾珠外徑
(mm) |
C7Ø16 |
|
原點傳感器 |
RLT |
|
|
搭配AC伺服器馬達
(W) |
100 |
|
聯軸器
(mm) |
10*8 |
|
工作負載 |
水平使用 (kg) |
50 |
30 |
18 |
|
垂直使用 (kg) |
12 |
8 |
3 |
|
定格推力
(N) |
341 |
170 |
85 |
|
|
搭配AC伺服器馬達
(W) |
200 |
|
聯軸器
(mm) |
10*14/11(註1) |
|
工作負載 |
水平使用 (kg) |
50 |
30 |
18 |
|
垂直使用 (kg) |
12 |
8 |
3 |
|
定格推力
(N) |
683 |
341 |
174 |
|
| 註1:使用國際200W馬達時，馬達軸心為Ø11，其他廠牌馬達軸心為Ø14。 |
| 註2:行程超過750mm時，螺桿會產生自動偏擺，建議降低運行速度。 |
| 註3:馬達加速/減速時間設定為0.2秒。 |
| |
| 訂購代號 |
|
PTS2-10 |
- |
L05 |
- |
100 |
 |
BC |
- |
M20 |
- |
B |
- |
A3 |
- |
X |
|
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
| |
| 1 |
|
螺桿導程 |
|
L05:5mm |
|
L10:10mm |
|
L20:20mm |
|
| 2 |
|
| 3 |
|
馬達位置 |
|
M:馬達內藏(*) |
|
BC:馬達直結 |
|
BM:馬達下折 |
|
BR:馬達右折 |
|
BL:馬達左折 |
|
*:不適用於200W伺服 |
|
標準品不附馬達 |
|
| 4 |
| 馬達樣式 |
馬達規格 |
| M:三菱 |
10:100W
20:200W
伺服
|
| P:國際 |
| Y:安川 |
| T:台達 |
|
E:其它 |
|
|
5 |
|
|
6 |
傳感器數量
|
|
7 |
特殊樣式 |
|
| |
