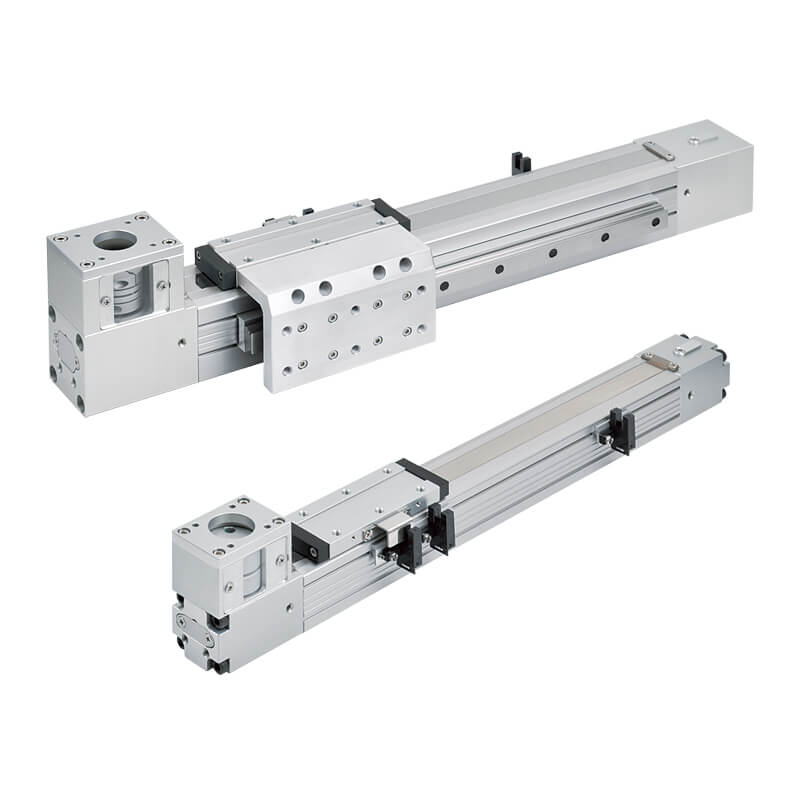

滑台電動缸-皮帶驅動(不附馬達) |
| |
 |
特性 |
| |
|
- 皮帶驅動配合線軌傳輸。
- 結構採鋁合金材質。
- 使用不鏽鋼帶密封，防止內部皮帶與鋼軌因粉塵髒汙造成損壞。
|
| |
|
| |
|
|
| |
| |
| 規格&規範表 |
|
項目 /
型號 |
PTFB-32 |
| 位置重複精度
(mm) |
±0.05 |
| 導程 (mm/rev) |
72 |
| 皮帶齒距
(mm) |
3 |
|
行程
(mm) |
100~2000(間隔50) |
| 空載扭矩
(Nm) |
0.2 |
|
傳感器 |
RLT |
|
| |
|
搭配電機 / 馬達規格 |
AC伺服器馬達\200W |
步進馬達\□42 |
|
最高速度 (註1)
(mm/s) |
2400 |
720 |
|
工作負載 (註2、3) |
水平 (kg) |
9 |
4 |
|
垂直 (kg) |
- |
- |
|
| *註1:馬達加速/減速設定0.5秒。註2:工作附載的速行速度小於最高速度。 |
| 註3:不適用於垂直安裝 |
| |
| 訂購代號 |
| PTFB-32 |
- |
N |
- |
1000 |
- |
BW |
- |
M20 |
- |
B |
- |
A3 |
- |
X |
|
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
| |
| 1 |
|
滑軌安裝 |
|
N:無滑軌 |
|
GR:右側滑軌 |
|
LR:左側滑軌 |
|
| 2 |
|
| 3 |
|
| 4 |
| 馬達樣式 |
法蘭面規格 |
| M:三菱 |
20:200W伺服
|
| P:國際 |
| Y:安川 |
| T:台達 |
|
*1:步進馬達無煞車 |
|
*2:標準品不駙馬達，法蘭面規格可參考搭配馬達一覽表 |
|
|
5 |
|
|
6 |
|
傳感器數量 |
|
無:無傳感器 |
|
A1:1只 |
|
A2:2只 |
|
A3:3只 |
|
(附線材2m) |
|
|
7 |
特殊樣式 |
|
|
控制器訂購代號
|
CK10 |
- |
03 |
- |
N |
- |
016 |
- |
|
|
|
|
|
|
|
| 1 |
|
2 |
|
3 |
|
4 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
2 |
|
01:1m(註2) |
|
015:1.5m(註3) |
|
03:3m |
|
05:5m |
|
(標配為3m) |
|
註1:CM20需搭配傳感器 |
|
註2:僅適用CM20/線長1M |
|
註3:僅適用CK10/線長1.5M |
|
|
