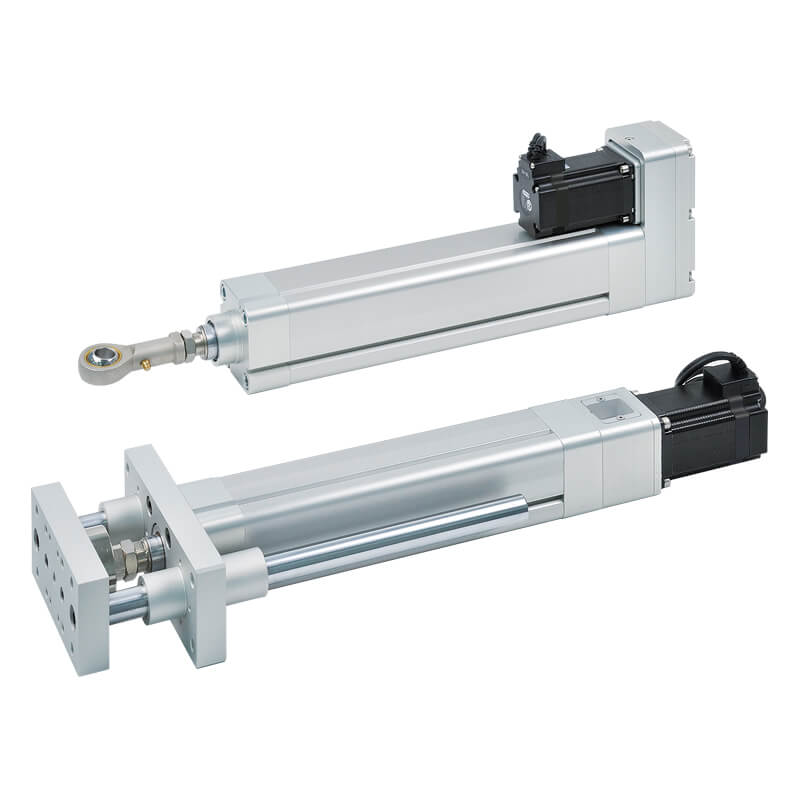

ISO 15552標準電動缸(不附馬達) |
| |
 |
特性 |
| |
|
- 本體與滑座為一體成型鋼材，改善原始鋁滑座剛性較差的問題。
- 內置滾珠迴圈型導軌，大幅增加徑向荷重與力矩，可抑制停止時的振動。
- 不需要加裝外導軌，縮減設置體積。
|
| |
|
| |
|
|
| |
| |
| 馬達類型：伺服/步進馬達
驅動類型：滾動螺杆 |
|
使用環境：標準
導軌類型：滑動導引 |
| 規格&規範表 |
|
項目 /
型號 |
PQI-50 |
PQI-63 |
|
位置重複精度(mm) |
±0.02 |
|
螺杆導程(*注1) |
5 |
10 |
20 |
5 |
10 |
20 |
|
螺杆直徑 |
C7ø16 |
C7ø20 |
| 行程 (mm) |
100~600(間隔50) |
100~800(間隔50) |
|
防止回轉精度 |
±0.4° |
|
空載扭矩 (N.m |
<0.2 |
<0.5 |
<0.3 |
<0.3 |
<0.35 |
<0.4 |
|
感測器 |
RDFE |
|
|
|
搭配AC伺服器馬達 |
400 |
|
最高速度(*注2) |
250 |
500 |
1000 |
250 |
500 |
1000 |
|
額定推力 |
1560 |
780 |
390 |
1560 |
780 |
390 |
|
工作負載(*注3) |
水準(kg) |
110 |
88 |
40 |
110 |
88 |
40 |
|
垂直(kg) |
33 |
22 |
10 |
33 |
22 |
10 |
|
|
|
步進馬達 |
□56 |
|
最高速度(*注2)
(mm/s) |
125 |
250 |
500 |
125 |
250 |
500 |
|
額定推力
(N) |
1120 |
560 |
280 |
1120 |
560 |
280 |
|
| *注1:可選擇其他規格的螺杆等級或導程。 注2:馬達加速/減速時間設定為0.2秒。 |
| 注3:負載需搭配導引配件。
工作負載的運行速度小於最高速度。 |
| |
| |
| 訂購代號 |
|
PQI |
- |
50 |
- |
L50 |
- |
200 |
- |
BC |
- |
M40 |
|
B |
- |
A3 |
D |
- |
X |
| |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
8 |
|
9 |
|
| |
| 1 |
|
| 2 |
|
螺杆導程 |
|
L05：5mm |
|
L10：10mm |
|
L20：20 mm |
|
| 3 |
|
行程 |
|
100~600(50) |
|
100~800(63) |
|
| 4 |
馬達位置
|
|
5 |
| 馬達
廠牌 |
法蘭面規格 |
| M:三菱 |
40:400W伺服
|
| P:國際 |
| Y:安川 |
| T:台達 |
| S:金器 B:金器(*注2) |
56:□56步進馬達(*注1) |
|
*1:步進馬達無煞車 |
*2:S為搭配SM馬達法蘭面規格
B為搭配BM馬達法蘭面規格 |
|
|
6 |
I馬達煞車
|
|
7 |
感測器數量
|
無：無感測器 |
|
A1：1只 |
|
A2：2只 |
|
A3：3只 (附線材2M) |
|
|
8 |
感測器樣式
|
|
9 |
特殊 |
|
| |
| |
