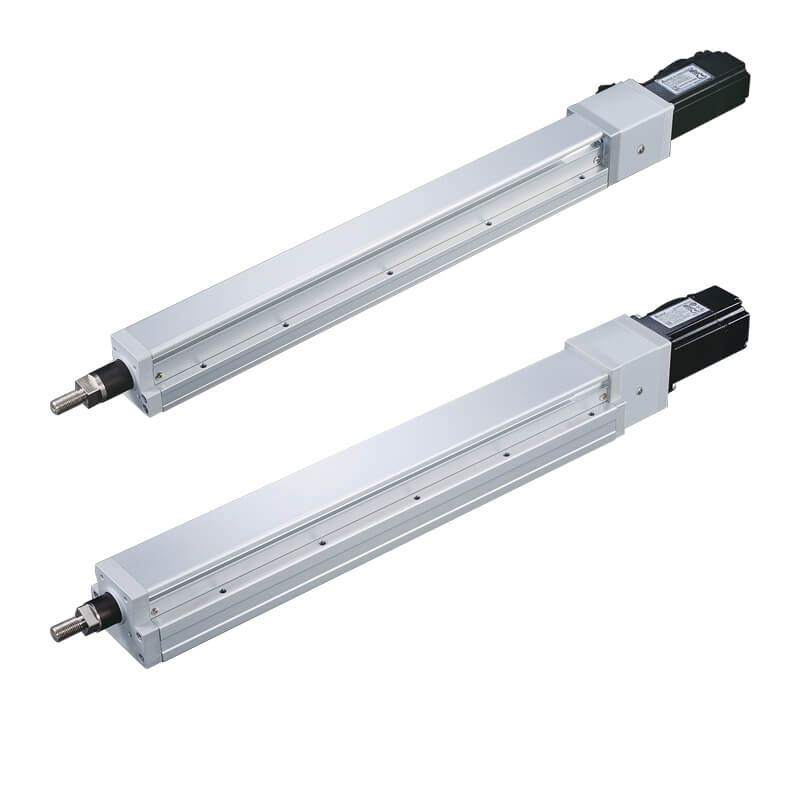

推桿式電動缸-螺桿驅動(不附馬達) |
| |
 |
特性 |
| |
|
- 本體與滑座為一體成型鋼材，改善原始鋁滑座剛性較差的問題。
- 內置滾珠循環型導軌，大幅增加徑向荷重與力矩，可抑制停止時的振動。
- 不需要加裝外導軌，縮減設置體積。
|
| |
|
| |
|
|
| |
| |
| 規格&規範表 |
|
項目 /
型號 |
PQG5 |
|
位置重複精度 (mm) |
±0.01 |
|
螺桿導程(*註1)(mm) |
2 |
5 |
10 |
20 |
|
最高速度(*註1)(mm/s) |
100 |
250 |
500 |
1000 |
|
最大可搬重量(kg)(*註2) |
水平使用 |
30 |
30 |
15 |
10 |
|
垂直使用 |
10 |
10 |
5 |
2.5 |
|
定格推力(N) |
854 |
341 |
170 |
85 |
|
標準行程(mm) |
50~600(間隔50) |
|
AC伺服馬達(W) |
100 |
|
滾珠螺桿外徑(mm) |
C7ø12 |
|
聯軸器 (mm) |
7*8 |
|
原點傳感器(外掛) |
CS-6T(NPN) |
|
防止迴轉精度((θ))(*註3) |
±0° |
|
| *註1:馬達加速/減速時間設定為0.2秒。 註2:此荷重條件外部需搭配輔助滑軌以承受徑向負載。 |
| 註3:使用時請避免活塞桿承受迴轉扭力，因為可能會造成防轉塊變形，導致自動開關反應異常，內部滑軌變形，進而造成增加作動阻抗。 |
| |
 |
| 訂購代號 |
|
PQG5 |
- |
L05 |
- |
100 |
- |
BC |
- |
BC |
- |
M10B |
- |
C4 |
- |
X |
|
型號規格 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
| |
| 1 |
|
螺桿廠牌 |
|
L：標準台制 |
|
螺桿導程 |
|
02：2mm |
|
05：5mm |
|
10：10mm |
|
20：20mm |
|
| 2 |
|
|
3 |
馬達位置
|
BC：馬達直結 |
|
BM：馬達下折 |
|
BR：馬達右折 |
|
BL：馬達左折 |
|
|
5 |
伺服馬達適用廠牌、功率、煞車
|
馬達 樣式 |
|
M:三菱 |
10:100W
|
B：煞車 無：無煞車 |
|
P:國際 |
|
Y:安川 |
|
T:台達 |
|
|
6 |
|
原點傳感器 外掛型 |
|
c：馬達側 |
|
D：反馬達側 |
|
E：無傳感器 |
|
|
|
端點極限傳感器 |
|
3：1只 |
|
4：2只 |
|
5：無傳感器 |
|
|
|
|
7 |
特殊樣式 |
|
| |
| |
