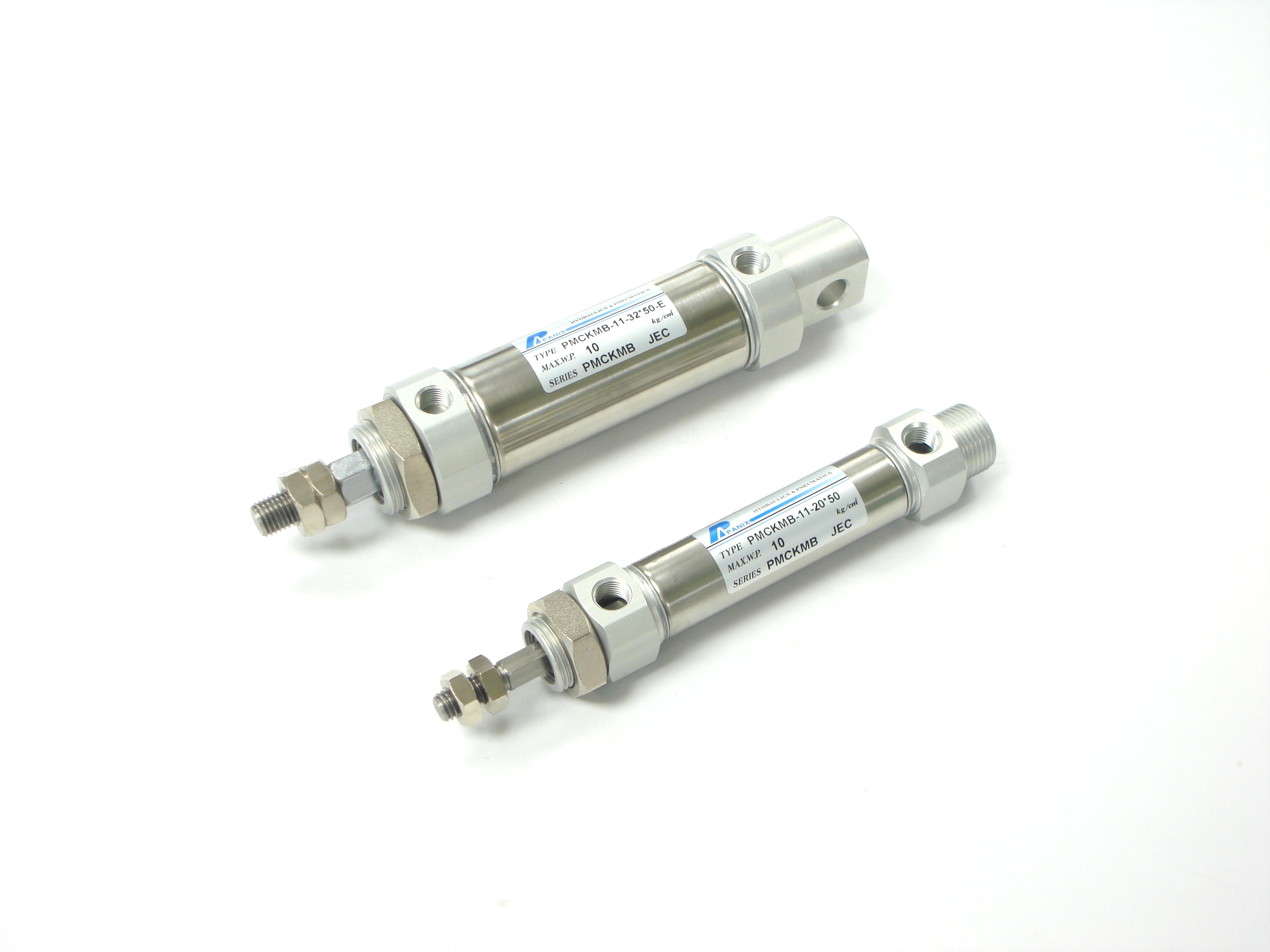

不旋轉迷你氣缸
特性
  1.采不旋轉軸新設計，不須導杆裝置，即可達不
     旋轉之要求。
  2.鋼管採用不銹鋼管，外表美觀耐用。
  3.有附加磁石感應裝置，方便電器自動控制。
  4.提供多種固定方式可供選擇，方便機械設計使
     用。


規格&規範表
內徑(mm) 20 25 32 40
理論出力kgf (在5kg/cm2) 15.7 24.5 40.2 62.8
行程(mm) 25.50.75.100.125.150.200.250.300
固定形式 SD、LB、FA、CA、FA、FB、SDB
作動方式 複動
配管口徑 1/8PT 1/4PT
工作壓力 (kg/cm2) 0.5 ~ 10.2

訂購代號
PMCKMB - 11 內徑 - 行程 - A

-

尾蓋型式

-

安裝配件
      附動外牙   1   2   3   4   5

1 20-20
25-25
      :
2 25-25mm
50-50mm
75:75mm                                                                                                                                                                  :    :
3 無:緩衝墊片
A:緩衝可調

4 無:標準型
N:無尾型
E:山釣耳型                                                                                                                                                               :
5 LB,CA,CB,FA,FB,SDB,TB,T,I(SDB僅適用尾蓋型貨E型)
